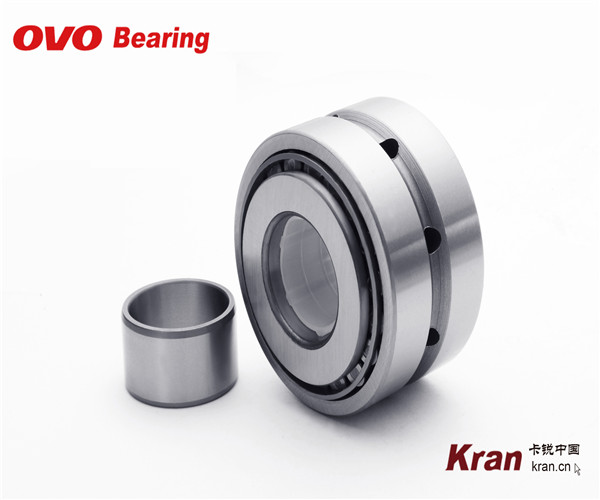

OVO支撑滚轮制成可分离或不可分离两种结构形式，并可将外圈壁额外增厚。

依据其滚动体特征，OVO支撑滚轮轴承可制成滚针型和圆柱滚子型轴承，外圈直接在导轨上运行，或直接作用于机器表面。

由于外圈壁厚增加，OVO支撑滚轮具备完美适应高径向载荷，包括冲击载荷的能力。
然而，其适应轴向力的能力，取决于其自身结构形式的设计。

OVO支撑滚轮往往处于有轴心差的工作环境中。为了减少轴心差的负面影响，（如：高边缘应力），支撑滚轮外圈的外径表面具有一定的曲率。这种特点目前已成标准化。

带有圆柱型（直的）外圈的OVO支撑滚轮，标有“X”后缀。

OVO标准不同结构的设计

OVO支撑滚轮具有标准化的不同设计。

为了使填充润滑剂的操作简单有效，所有支撑滚轮轴承在内圈内孔上均配有润滑油孔。

 NATR系列支撑滚轮轴承,NATV滚轮滚轮轴承,型号查询与分类

外径	轴承型号查询	NATR系列支撑滚轮轴承,NATV滚轮滚轮轴承,外形尺寸							基本额定负荷				极限
外圈	无 内 圈	带 内 圈	D	d	B	C	E	rs	动co	静cr	动co	静cr	转速
16	NATR 5	NATR 5 PP	5	16	12	11	0.15	12	3800	3750	3150	3300	22000
	NATV 5	NATV 5 PP	5	16	12	11	0.15	12	6400	8500	4850	6500	8500
19	NATR 6	NATR 6 PP	6	19	12	11	0.15	14	4250	4600	3500	3900	20000
	NATV 6	NATV 6 PP	6	19	12	11	0.15	14	7300	10800	5500	7900	7000
24	NATR 8	NATR 8 PP	8	24	15	14	0.3	19	6800	7700	5500	6400	15000
	NATV 8	NATV 8 PP	8	24	15	14	0.3	19	10400	15600	7800	11400	5500
30	NATR 10	NATR 10 PP	10	30	15	14	0.6	23	8100	9700	6800	8400	11000
	NATV 10	NATV 10 PP	10	30	15	14	0.6	23	12200	19000	9500	14600	4500
32	NATR 12	NATR 12 PP	12	32	15	14	0.6	25	8700	11000	6900	8800	9000
	NATV 12	NATV 12 PP	12	32	15	14	0.6	25	13200	21700	9700	15400	3900
35	NATR 15	NATR 15 PP	15	35	19	18	0.6	27	12900	19000	9700	14100	7000
	NATV 15	NATV 15 PP	15	35	19	18	0.6	27	18300	35000	12800	23000	3400
40	NATR 17	NATR 17 PP	17	40	21	20	1	32	14200	20400	10900	15500	6000
	NATV 17	NATV 17 PP	17	40	21	20	1	32	21000	39500	14800	26500	2900
47	NATR 20	NATR 20 PP	20	47	25	24	1	37	19500	32000	15500	25500	4900
	NATV 20	NATV 20 PP	20	47	25	24	1	37	28000	59000	20600	42000	2600
52	NATR 25	NATR 25 PP	25	52	25	24	1	42	21200	38000	15400	26500	3600
	NATV 25	NATV 25 PP	25	52	25	24	1	42	31000	72000	20500	44000	2100
62	NATR 30	NATR 30 PP	30	62	29	28	1	51	34000	59000	23600	38500	2600
	NATV 30	NATV 30 PP	30	62	29	28	1	51	48500	108000	30500	63000	1700
72	NATR 35	NATR 35 PP	35	72	29	28	1.1	58	37000	69000	25500	44500	2000
	NATV 35	NATV 35 PP	35	72	29	28	1.1	58	53000	127000	33000	73000	1400
80	NATR 40	NATR 40 PP	40	80	32	30	1.1	66	49000	94000	33000	59000	1700
	NATV 40	NATV 40 PP	40	80	32	30	1.1	66	66000	159000	41000	90000	1300
85	NATR 45	NATR 45 PP	45	85	32	30	1.1	72	51000	101000	32500	59000	1500
90	NATR 50	NATR 50 PP	50	90	32	30	1.1	76	52000	108000	32000	59000	1300
	NATV 50	NATV 50 PP	50	90	32	30	1.1	76	72000	191000	40500	93000	1000

1.F是内圈滚道直径，Fw是具有F6公差范围内的滚针内切圆直径。

2.当轴承外圈（有外圆柱表面）装入具有一般轴承配合的座孔中时，使用基本定负荷C和Co；当用作滚轮时，使用额定负荷Cw和Cow。

3.使用油润滑时，转速增加约30%，带密封的情况下例外。

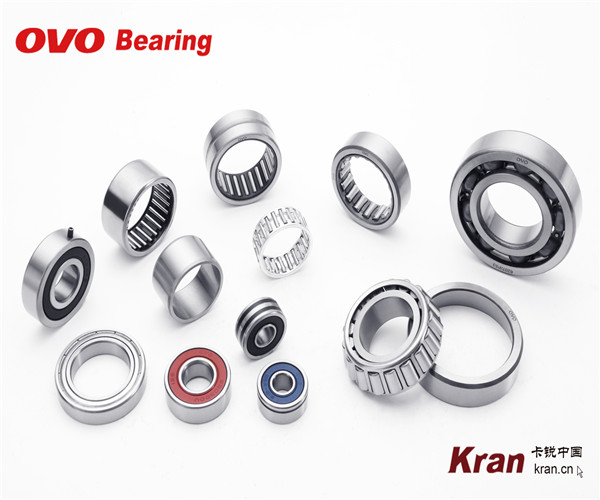

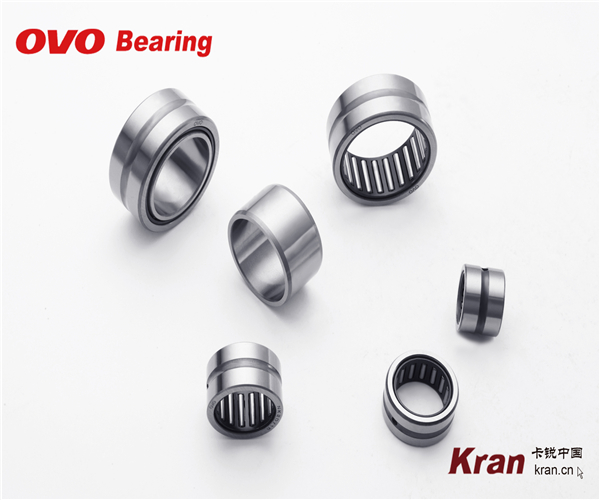

OVO滚针轴承，岂止专产 标准轴承，还有其他“轴承定制”产品…？
