实体套圈滚针轴承

NA系列实体套圈滚针轴承,滚针轴承尺寸表,轴承型号查询

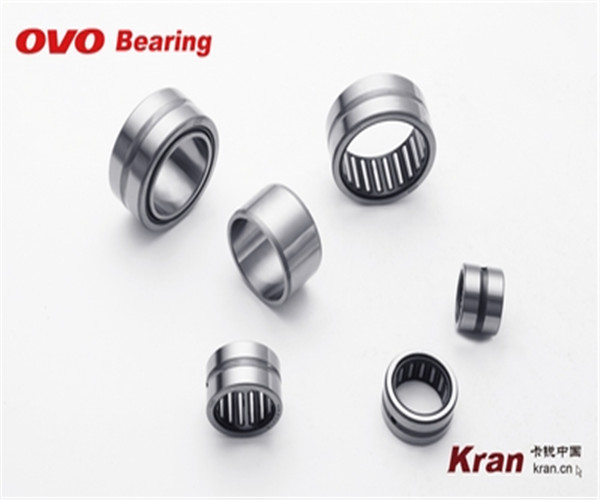

实体套圈滚针轴承

OVO实体套圈滚针轴承是由一个或两个套圈以及带有保持架的滚针组组成。它具有较小的体积及较高的承载能力。因此，此种轴承可以满足重量轻，占用空间小、传递功率大的要求。根据应用场合的不同，可采用带内圈或不带内圈的轴承。

实体套圈滚针轴承的主要结构型式：

外圈双挡边（或双锁圈）带保持架滚针轴承 NA、NKI型

可分别安装内圈和外圈（带锁圈、全套滚针和保持架），权限转速高，分单列和双列两种。

如果轴不能用来作为滚道，即若将轴淬硬用研磨不可能或不经济时，则可采用此类带内圈的滚针轴承。

无内圈有保持架滚针轴承

NA、NKI型轴承不带内圈即为RNA、NK型滚针轴承。

此种轴承无内圈，适用于径向安装尺寸受限制的支承结构，与轴承相配的轴颈直接作为滚动面。作为滚道面的轴，必须淬硬件并进行研磨，而且只有将其加工到适当的尺寸和形状精度时，整套滚针轴承才能较高的寿命及运行精度。同时，由于无内圈，因此轴的直径也可作适当加大，从而也增加了刚性。

带或不带内圈的密封滚针轴承

单面或双面密封的滚针轴承可以有效地防止脏物的侵入，轴承内已填入适量的锂基润滑脂。该类轴承的内圈比外圈宽，这使得轴承在轴相对轴承箱有微量位移时也可保证密封良好而免致轴承受污染。轴承的内圈也有润滑油孔，可以根据配置的需要，由外圈或内圈补充润滑。

NA系列实体套圈滚针轴承,实体套圈滚针轴承尺寸表,轴承型号查询

轴径	轴承型号查询表	轴承规格尺寸查询			轴承尺寸表		基本额定负荷		极限转速
内径	实体套圈滚针轴承	d	F	D	B	rS	动Cr N	静Cor N	油润滑
5	NKI 5/12 TN	5	8	15	12	0.3	3950	4100	32000
	NKI 5/16 TN	5	8	15	16	0.3	5100	5800	32000
6	NKI 6/12 TN	6	9	16	12	0.3	4500	5000	31000
	NKI 6/16 TN	6	9	16	16	0.3	5900	7100	31000
	NKIS 6 TN	6	10	19	13	0.3	5800	6000	29000
7	NKI 7/12 TN	7	10	17	12	0.3	4750	5500	29000
	NKI 7/16 TN	7	10	17	16	0.3	6200	7800	29000
	NKIS 7 TN	7	12	22	16	0.6	9600	10400	26000
8	NKIS 8	8	14	25	16	0.6	14400	13800	24000
9	NKI 9/12	9	12	19	12	0.3	6400	7100	27000
	NKI 9/16	9	12	19	16	0.3	9000	11000	27000
	NKIS 9	9	15	26	16	0.6	14400	14000	23000
10	NKI 10/16	10	14	22	16	0.3	10100	11500	25000
	NKI 10/20	10	14	22	20	0.3	12800	15600	25000
	INKIS 10	10	16	28	16	0.6	15700	15800	22000
	NA 4900	10	14	22	13	0.3	8500	9200	25000
12	NKI 12/16	12	16	24	16	0.3	11300	13900	23000
	NKI 12/20	12	16	24	20	0.3	14400	18800	23000
	INKIS 12	12	18	30	16	0.6	16800	17700	21000
	NA 4901	12	16	24	13	0.3	9400	10900	23000
	NA 6901	12	16	24	22	0.3	16000	21600	23000
15	NKI 15/16	15	19	27	16	0.3	13000	17400	22000
	NKI 15/20	15	19	27	20	0.3	16500	23600	22000
	INKIS 15	15	22	35	20	0.6	24500	28000	18000
	NA 4902	15	20	28	13	0.3	10600	13600	21000
	NA 6902	15	20	28	23	0.3	17300	25500	21000
17	NKI 17/16	17	21	29	16	0.3	13500	18700	21000
	NKI 17/20	17	21	29	20	0.3	17100	25500	21000
	NKIS 17	17	24	37	20	0.6	26000	31000	17000
	NA 4903	17	22	30	13	0.3	11000	14600	20000
	NA 6903	17	22	30	23	0.3	18600	29000	20000
20	NKI 20/16	20	24	32	16	0.3	15000	22300	18000
	NKI 20/20	20	24	32	20	0.3	19000	30500	18000
	NKIS 20	20	28	42	20	0.6	28500	36500	15000
	NA 4904	20	25	37	17	0.3	21000	25500	17000
	NA 6904	20	25	37	30	0.3	36000	51000	17000
22	NKI 22/16	22	26	34	16	0.3	15300	23600,	17000
	NKI 22/20	22	26	34	20	0.3	19400	32000	17000
	NA 49/22	22	28	39	17	0.3	22800	29500	15000
	NA 69/22	22	28	39	30	0.3	37500	55000	15000
25	NKI 25/20	25	29	38	20	0.3	21900	34000	15000
	NKI 25/30	25	29	38	30	0.3	32500	57000	15000
	NKIS 25	25	32	47	22	0.6	33500	43500	13000
	NA 4905	25	30	42	17	0.3	23600	31500	14000
	NA 6905	25	30	42	30	0.3	29000	59000	14000
28	NKI 28/20	28	32	42	20	0.3	23100	37500	14000
	NKI 28/30	28	32	42	30	0.3	34500	63000	14000
	NA 49/28	28	32	45	0.3	24400	33500	14000
	NA 69/28	28	32	45	30	0.3	40500	63000	14000
30	NKI 30/20	30	35	45	20	0.3	24300	41500	13000
	NKI 30/30	30	35	45	30	0.3	36500	69000	13000
	NKIS 30	30	37	52	22	0.6	36500	50000	12000
	NA 4906	30	35	47	17	0.3	25000	35500	13000
	NA 6906	30	35	47	30	0.3	43500	71000	13000
32	NKI 32/20	32	37	47	20	0.3	24900	43500	12000
	NKI 32/30	32	37	47	30	0.3	37000	73000	12000
	NA 49/32	32	40	52	20	0.6	30500	47500	11000
	NA 69/32	32	40	52	36	0.6	47000	82000	11000
35	NKI 35/20	35	40	50	20	0.3	26000	47000	11000
	NKI 35/30	35	40	50	30	0.3	39000	79000	11000
	NKIS 35	35	43	58	22	0.6	39000	57000	10000
	NA 4907	35	42	55	20	0.6	31500	50000	11000
	NA 6907	35	42	55	36	0.6	48000	86000	11000
38	NKI 38/20	38	43	53	20	0.3	27000	51000	11000
	NKI 38/30	38	43	53	30	0.3	40500	85000	11000
40	NKI 40/20	40	45	55	20	0.3	27500	53000	10000
	NKI 40/30	40	45	55	30	0.3	41000	88000	10000
	NKIS 40	40	50	65	22	1	42500	67000	9000
	NA 4908	40	48	62	22	0.6	43000	67000	9000
	NA 6908	40	48	62	40	0.3	66000	116000	9000
42	NKI 42/20	42	47	57	20	0.3	28500	56000	10000
	NKI 42/30	42	47	57	30	0.3	43000	94000	10000
45	NKI 45/25	45	50	62	25	0.6	38000	74000	9000
	NKI 45/35	45	50	62	35	0.6	50000	106000	9000
	NKIS 45	45	55	72	22	1	45000	74000	8000
	NA 4910	45	52	68	22	0.6	45000	73000	8500
	NA 6910	45	52	68	40	0.6	69000	127000	8500
50	NKI 50/25	50	55	68	0.6	40000	82000	8500
	NKI 50/35	50	55	68	35	0.6	53000	118000	8500
	NKIS 50	50	60	80	28	1.1	63000	98000	7500
	NA 4910	50	58	72	22	0.6	47000	80000	8000
	NA 6910	50	58	72	40	0.6	73000	139000	8000
55	NKI 55/25	55	60	72	25	0.6	42000	90000	7500
	NKI 55/35	55	60	72	35	0.6	56000	130000	7500
	NKIS 55	55	65	85	28	1.1	67000	108000	7000
	NA 4911	55	63	80	25	1	58000	100000	7000
	NA 6911	55	63	80	45	1	90000	176000	7000
60	NKI 60/25	60	68	82	25	0.6	43500	89000	7000
	NKI 60/35	60	68	82	35	0.6	62000	139000	7000
	NKIS 60	60	70	90	28	1.1	68000	113000	6500
	NA 4912	60	68	85	25	1	60000	108000	6500
	NA 6912	60	68	85	45	1	94000	191000	6500
65	NKI 65/25	65	73	90	25	1	53000	100000	6500
	NKI 65/35	65	73	90	35	1	75000	156000	6500
	NKIS 65	65	75	95	28	1.1	71000	123000	6000
	NA 4913	65	72	90	25	1	61000	112000	6500
	NA 6913	65	72	90	45	1	95000	198000	6500
70	NKI 70/25	70	80	95	25	1	56000	119000	6000
	NKI 70/35	70	80	95	35	1	78000	184000	6000
	NKIS 70	70	80	100	28	1.1	75000	133000	5500
	NA 4914	70	80	100	30	1	84000	156000	5500
	NA 6914	70	80	100	54	1	128000	265000	5500
75	NKI 75/25	75	85	105	25	1	69000	123000	5500
	NKI 75/35	75	85	105	35	1	98000	193000	5500
	NA 4915	75	85	105	30	1	86000	162000	5500
	NA 6915	75	85	105	54	1	130000	275000	5500
80	NKI 80/25	80	90	110	25	1	72000	132000	5000
	NKI 80/35	80	90	110	35	1	103000	208000	5000
	NA 4916	80	90	110	30	1	89000	174000	5000
	NA 6916	80	90	110	54	1	135000	300000	5000
85	NKI 85/26	85	95	115	26	1	73000	137000	4800
	NKI 85/36	85	95	115	36	1	107000	223000	4800
	NA 4917	85	100	120	35	1.1	111000	237000	4600
	NA 6917	85	100	120	63	1.1	166000	400000	4600
90	NKI 90/26	90	100	120	26	1	76000	146000	4600
	NKI 90/36	90	100	120	36	1	111000	237000	4600
	NA 4918	90	105	125	35	1.1	114000	250000	4400
	NA6918	90	105	125	63	1.1	172000	425000	4400
95	NKI , 95/26	105	125		1	78000	155000	4400
	NKI 95/36	95	105	125	36	1	114000	250000	4400
	NA 4919	95	110	130	35	1.1	116000	260000	4200
	NA 6919	95	110	130	63	1.1	174000	440000	4200
100	NKI 100/30	100	110	130	30	1.1	98000	210000	4200
	NKI 100/40	100	110	130	40	1.1	127000	290000	4200
	NKIS 100	100	115	135	32	1.1	91000	204000	4000
	NA 4920*)	100	115	140	40	1.1	128000	270000	4000
110	NKI 110/40	110	120	140	40	1.1	113000	275000	3900
	NA 4922*)	110	125	150	40	1.1	132000	290000	3700
	NA 4822*)	110	120	140	30	1	94000	216000	3900
120	NA 4924*)	120	135	165	45	1.1	181000	390000	3400
	NA 4824*)	120	130	150	30	1	99000	239000	3600
75	NA 4926*)	130	150	180	50	1.5	203000	470000	3100
	NA 4826*)	130	145	165	35	1.1	118000	310000	3200
140	NKI 140/32	140	155	180	32	1.5	114000	260000	3000
	NA 4928*)	140	160	190	50	1.5	209000	500000	2900
	NA 4828*)	140	155	175	35	1.1	120000	325000	3000
150	NA 4830*)	150	165	190	40	1.1	152000	400000	2800
160	NA 4832*)	160	175	200	40	1.1	160000	435000	2700
170	NA 4834	170	185	215	45	1.1	185000	510000	2500
180	NA 4836*)	180	195	225	45	1.1	194000	550000	2400
190	NA 4838	190	210	240	50	1.5	227000	690000	2300
200	NA 4940*)	200	220	250	50	1.5	230000	720000	2200
220	NA 4844*)	220	240	270	50	1.5	243000	790000	2000
240	NA 4848*)	240	265	300	60	2	355000	1080000	1800
260	NA 4852*)	260	285	320	60	2	370000	1160000	1700
280	NA 4856*)	280	305	350	69	2	450000	1300000	1500
300	NA 4860*)	300	330	380	80	2.1	620000	1770000	1400
320	NA 4864	320	350	400	80	2.1	630000	1850000	1300
340	NA 4868	340	370	420	80	2.1	640000	1940000	1300
360	NA 4872	360	390	440	80	2.1	660000	2020000	1200
380	NA 4876	380	415	480	100	2.1	100000	2900000	1100

TN=塑料保险架，允许运转温度：120℃ 连续地，150℃临时地，180℃短时地。1)对于脂润滑，允许值为表列数值的60%。 +有档圈，无润滑油孔和槽，如需要油孔和槽时，需在轴承代号上增加代码。
