冲压外圈滚针轴承

冲压外圈滚针轴承,滚针轴承型号尺寸表,轴承型号查询

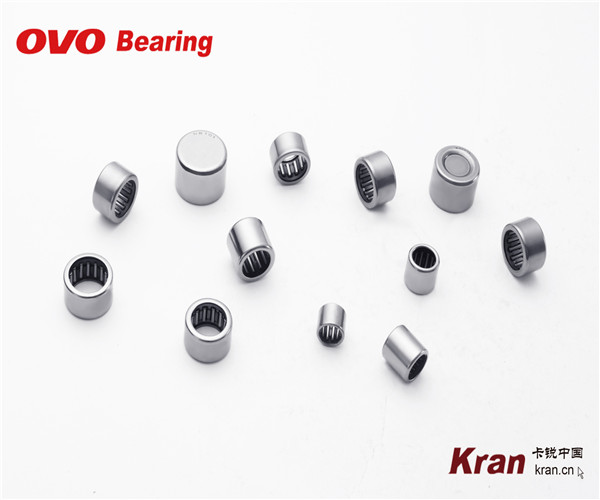

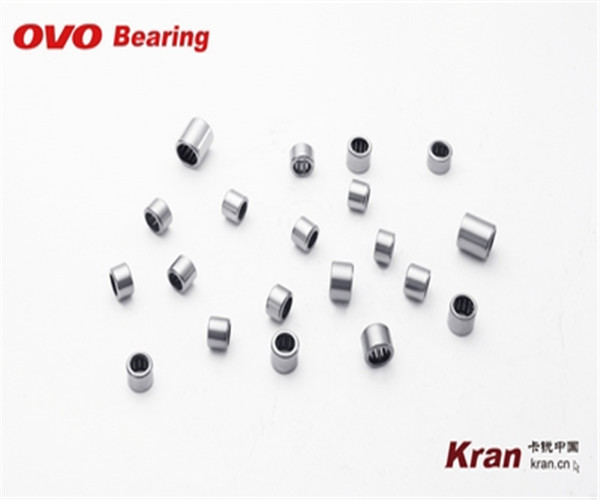

OVO冲压外圈滚针轴承的外圈是用薄钢板精密冲压成形的，与保持架和整组滚针组成，其径向截面厚度甚小，且具有较大载荷容量，特别适合用于要求经济性的大批量产品。

OVO滚针轴承的外圈与轴承箱采用过盈配合，不需要轴向固定装置。即使在高速、大负荷条件下，也能确保其有效性能。另外，因封脂容积大，可保证较长的润滑间隔。通常单列冲压外圈滚针轴承不带润滑油孔而双列轴承则带润滑油孔。

OVO滚针轴承一般不用内圈。如果需要使用内圈，可选用IR型内圈。

OVO冲压外圈滚针轴承分为轴承两端穿孔（HK型）和轴承的一端封闭型（BK型）。与穿孔型冲压外圈滚针轴承相比，封口型轴承的一端为密闭式，适用于轴端，且可承受小的轴向游动力。

滚针轴承,滚针轴承型号尺寸表,轴承型号查询尺寸表

轴径	OVO滚针轴承型号查询表		轴承尺寸			基本额定负荷		极限转速	重量
内径	开式Open	封口式	FW	D	C	动Cr N	静Cor N	油润滑	Mass
4	HK0408	BK0408	4	8	8	1540	1070	40000	1.6
5	HK0509	BK0509	5	9	9	2200	1790	36000	2
6	HK0607	-	6	10	7	1600	1400	30000	1.8
	HK0608	BK0608	6	10	8	1830	1550	32000	2.1
	HK0609	BK0609	6	10	98	2650	2400	30000	2.2
	HK06*12*08	-	6	12	8	2230	2010	33000	2.5
7	HK0709	BK0709	7	11	9	2800	2150	27000	2.3
8	HK0808	BK0808	8	12	8	2550	2400	21000	2.7
	HK0810	BK0810	8	12	10	3700	3450	21000	3
	HK08*14*10	BK08*14*10	8	14	10	3800	3950	25000	5.35
	HK08*14*12	-	8	14	12	4100	4320	25000	6.6
9	HK0908	BK0908	9	13	8	3650	4050	25000	3
	HK0910	BK0910	9	13	10	4050	4250	25000	4
	HK0912	BK0912	9	13	12	5000	6000	25000	4.6
	HK09*15*10	-	9	15	10	5300	6300	25000	5.6
10	HK1010	BK1010	10	14	10	3900	4800	19000	4.1
	HK1012	BK1012	10	14	12	5000	6300	19000	4.8
	HK1015	BK1015	10	14	15	6700	7800	19000	6
12	HK1208	-	12	16	8	7200	8000	19000	3.3
	HK1210	BK1210	12	16	10	4150	5800	19000	4.6
	HK1212	BK1212	12	16	12	3800	5100	15000	5.6
13	HK1312	BK1312	13	19	12	6200	7100	17000	8.9
14	HK1410	BK1412	14	20	10	6700	7000	16000	8.3
	HK1412	-	14	20	12	6800	7500	16000	10.5
	HK1416	-	14	20	16	7300	9000	14000	13.9
15	HK15*20*12	-	15	20	12	5800	6000	14000	8.4
	HK15*20*16	-	15	20	16	6000	6200	14000	11.4
	HK15*20*20	-	15	20	20	6100	6400	14000	13.8
	HK1512	BK1512	15	21	12	7000	8400	14000	11.1
	HK1514	-	15	21	14	8500	10400	13000	12.7
	HK1515	-	15	21	15	9100	11400	13000	14.2
	HK1516	BK1516	15	21	16	9800	11400	14000	15
	HK1522	BK1522	15	21	22	10400	16500	14000	20.4
	HK15*22*12	-	15	22	12	14300	18400	13000	12.5
16	HK16*21*09	-	16	21	9	4400	5600	12000	7.5
	HK1612	BK1612	16	22	12	7100	9200	14000	11.7
	HK1614	-	16	22	14	8800	9900	12000	14.4
	HK1616	BK1616	16	22	16	10100	14300	14000	15.8
	HK1617	-	16	22	17	12900	17200	12000	18
	HK1622	BK1622	16	22	22	11100	17400	14000	21.7
17	HK1712	BK1712	17	23	12	6900	9300	13000	12.2
	HK1714	-	17	23	14	6800	10200	10000	14
	HK1716	-	17	23	16	8500	12500	10000	15.9
	HK1718	-	17	23	18	9500	10600	10000	19
18	HK1812	BK1812	18	24	12	7100	9900	12000	13.1
	HK1816	BK1816	18	24	16	10600	15300	12000	17.5
19	HK19*27*16	-	19	27	16	8100	9500	10500	23
20	HK2010	BK2010	20	26	10	5900	7200	10000	11.8
	HK2012	BK2012	20	26	12	7600	10100	10000	14.4
	HK2014	-	20	26	14	9700	18100	9000	15.7
	HK2016	BK2016	20	26	16	11700	29100	10000	19.3
	HK2018	-	20	26	18	7900	12800	9000	23.3
	HK2020	BK2020	20	26	20	13700	24000	10000	24.1
	HK2025	-	20	26	25	9100	14800	9900	28
	HK2030	BK2030	20	26	30	21800	40000	10100	34.7
	HK20*28*16	-	20	28	16	29600	49800	9900	28.5
