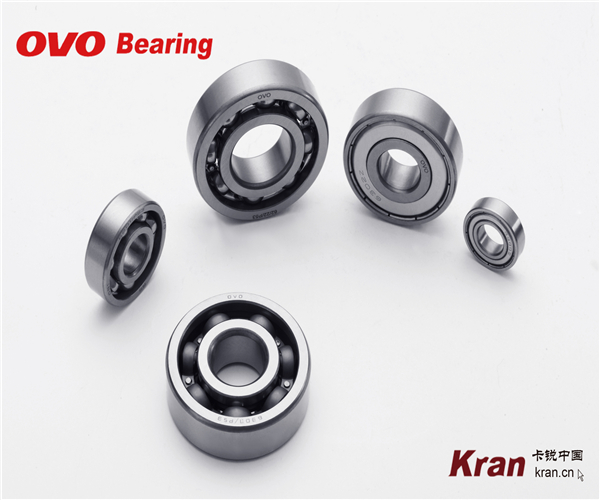

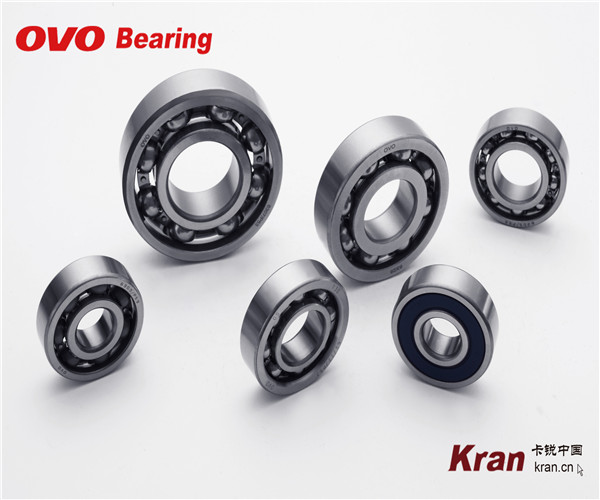

1、深沟球轴承精度

深沟球轴承的精度分为尺寸精度和旋转精度。有关精度的规格，根据GB/T18254 GB/T3073-96的规定。裕源轴承制造有限公司制造的滚动轴承以GB/T18254、GB/T307-96、JB/T8921-99标准。精度规格表中使用的代号如下所示：

（1）深沟球轴承尺寸　　　　　　　　　　　 （５）深沟球轴承旋转精度

d:深沟球轴承公称轴承内径　　　　　　　　　　Kia(Ki)： 内圈的径向振摆

Ｄ：深沟球轴承公称轴承内径　　　　　　　　  Ｓia（Si):内圈的轴向振摆

B：深沟球轴承公称内圈宽度  　　　　　　　　 Sd(Sdi): 内圈的横向振摆

C：深沟球轴承公称外圈宽度 　 　　　　　　　 Kea(Ke): 外圈的径向振摆　　　　　　　　　　　　　　　　

r：深沟球轴承内圈或外圈的倒角尺寸 　 　　　 Sea(Se): 外圈的轴向振摆　　　　

Seal:法兰盘面背面的轴向振摆



（2）深沟球轴承尺寸偏差

Δds: 内径的尺寸偏差

Δdmp：轴承的平面内平均内径的尺寸偏差

(Δdm)：轴承的平均内径的尺寸偏差

ΔDs： 轴承的外径的尺寸偏差

ΔDmp：轴承的平面内平均外径的尺寸偏差

(ΔDmp)：轴承的平均外径的尺寸偏差

ΔBs： 轴承的内圈宽的尺寸偏差或者中央圈高度的尺寸偏差

ΔCs： 轴承的外圈宽的尺寸偏差

ΔDis：轴承的实测法兰盘外径的尺寸偏差

ΔDis：轴承的实测法兰盘宽的尺寸偏差



（3）深沟球轴承的倒角

rs min：深沟球轴承内圈及外圈的最小允许倒角尺寸

rs max：深沟球轴承内圈及外圈的最小允许倒角尺寸

（4）深沟球轴承尺寸变动量

Vdp: 轴承的平面内内径变动

Vdmp:轴承的平面内平均内径变动

VDp: 轴承的平面内外径变动

VDmp:轴承的平面内平均外径变动

VBs: 轴承的内圈宽变动

VCs: 轴承的外圈宽变动

VCis:轴承的法兰盘宽变动
