滚针轴承,轴承基本解析|卡锐轴承

,滚针轴承,轴承基本解析|卡锐轴承

滚针轴承(needle bearing)是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。这种滚子称为滚针。尽管具有较小的截面，轴承仍具有较高的负荷承受能力，滚针轴承装有细而长的滚子（滚子直径D≤5mm，L/D≥2.5，L为滚子长度），因此径向结构紧凑，其内径尺寸和载荷能力与其它类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支承结构。

根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面，为保证载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度，加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。

滚针轴承型号查询对照

滚针轴承是带圆柱滚子的滚子轴承，滚子细长，截面较小，轴承负荷承受能力较高，因此，适用于径向安装尺寸受限制的支撑效果。滚针轴承装有细而长的滚子(滚子长度为直径的3——10倍，直径一般不大于5mm)，径向结构紧凑。

一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成，第一个数字或第一个字母或字母组合表示轴承类型，后面两位数字确定ISO尺寸系列。

由于滚针轴承的型号相对复杂，这里只为大家简单介绍几种滚针轴承的具体分类及型号对照：

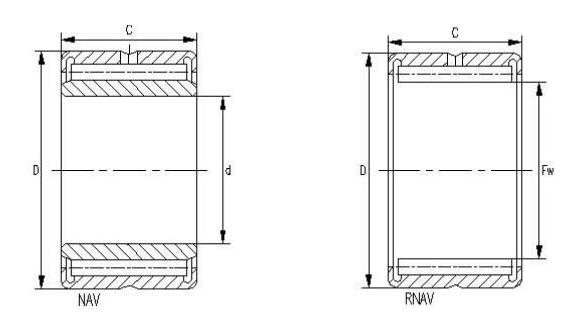

1、向心滚针和保持架组件（K型）

2、外圈带双锁圈的滚针轴承（NA型、NKI型、RNA型、NK型）

3、外圈带双挡边的单列滚针轴承（NA型、NKI型、RNA型、NK型）

4、外圈带双挡边的双列滚针轴承（NA型、、RNA型）

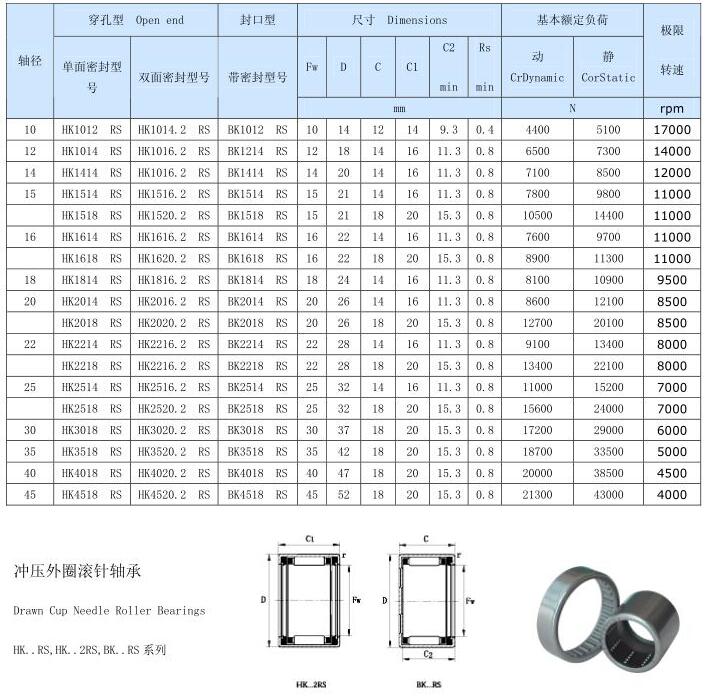

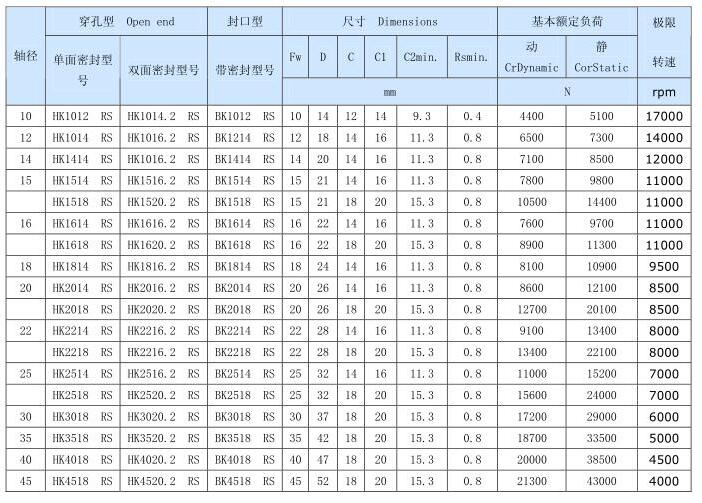

5、冲压外圈滚针轴承（HK型、BK型）

而此种轴承成本低，承载能力大，适用于安装尺寸受限制的支承结构。

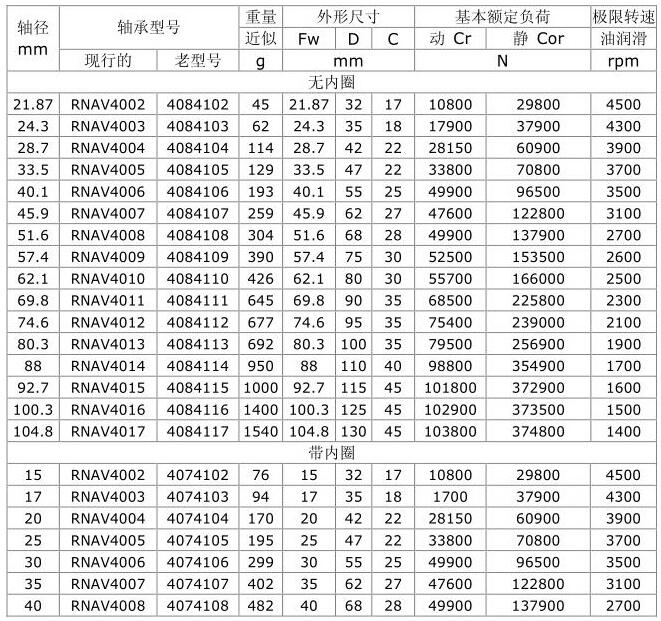

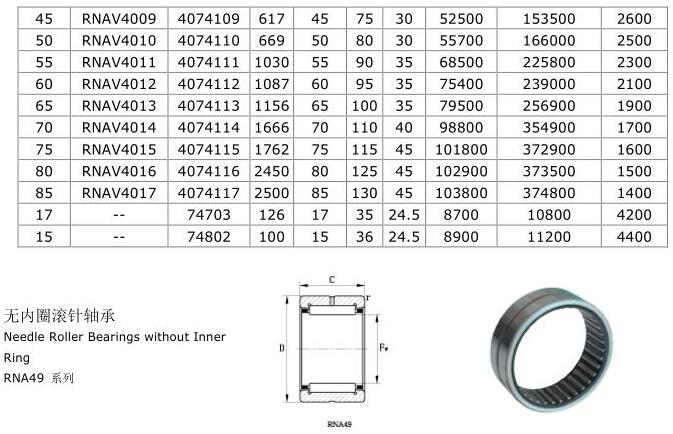

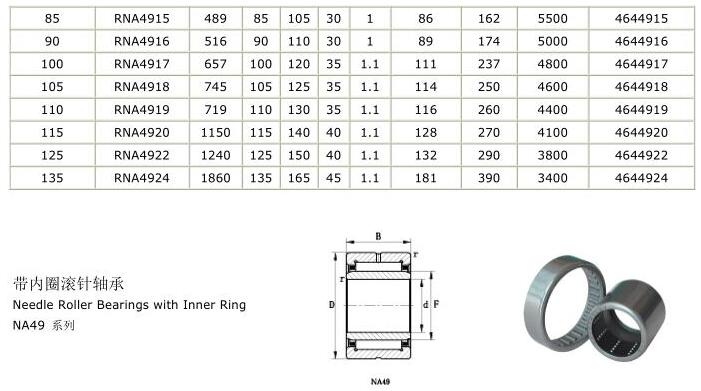

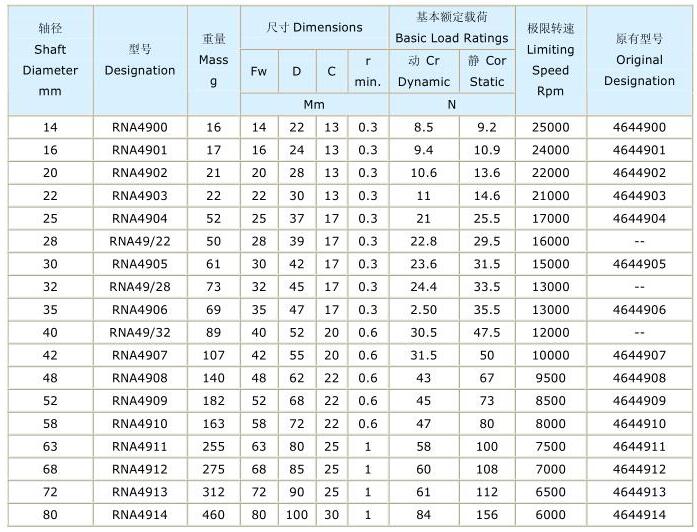

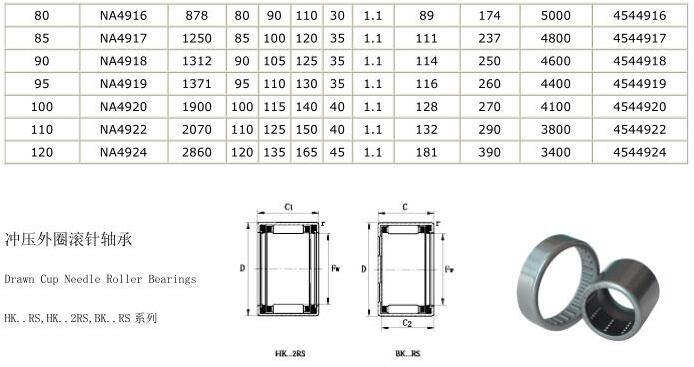

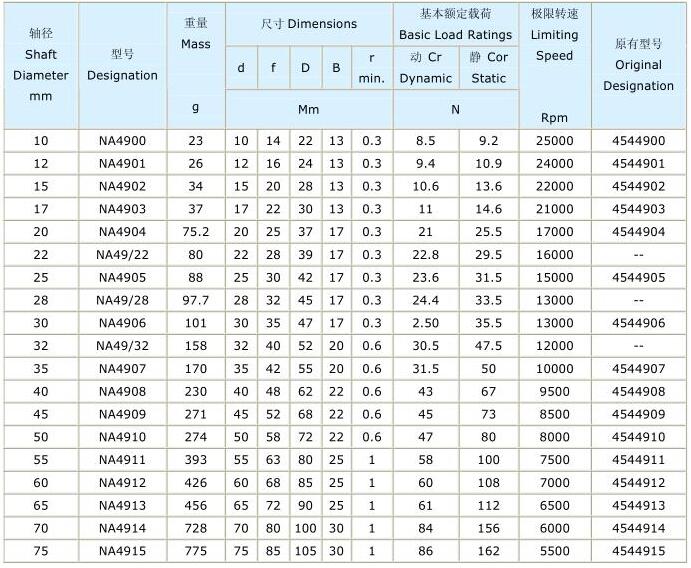

滚针轴承尺寸表
